電磁流量計輸出：1、 數字頻率輸出頻率輸出范圍：1～5000Hz；輸出電氣隔離：光電隔離。隔離電壓：> 1000VDC；頻率輸出驅動：場效應管輸出，最高承受電壓36VDC，最大負載電流250mA。2、 數字脈沖輸出輸出脈沖當量：0.001～1.000  m3 / cp、0.001～1.000  Ltr / cp、輸出脈沖寬度：50ms，高頻時自動轉換成

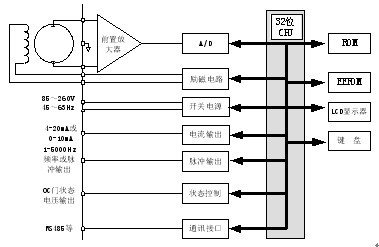

電磁流量計基本電路結構圖如下：

電磁流量計轉換器向電磁流量傳感器勵磁線圈提供穩定的勵磁電流。

前置放大器將傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量的顯示、控制與調節。

 整機測量精度
                 VS：設定量程（m/s）
...

電磁流量計技術性能指標：執行標準：NV2118D電磁流量計轉換器設計、生產、檢測執行《JJG-1033-2007 電磁流量計》。 2基本參數與性能指標 配套傳感器公稱通徑:3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、140

電磁流量計整機測量精度：通徑mm量程m/s精確度3～200.3以下±0.25%FS0.3～1±1.0%R1～15±0.5%R25～6000.1～0.3±0.2５%FS0.3～1±0.5%R1～15±0.3%R700～30000.3以下±0.25%FS0.3～1±1.0%R1～15&plu

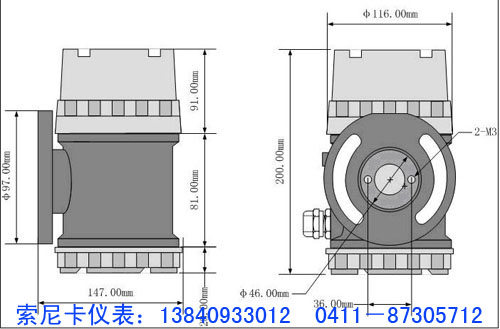

一體式電磁流量計轉換器尺寸圖：

下圖NV2118-Dxx-1系列尺寸圖：

NV2118-Dxx-1系列尺寸圖：

電磁流量計客戶現場：

大連索尼卡即將遠行為客戶服務的的電磁流量計：

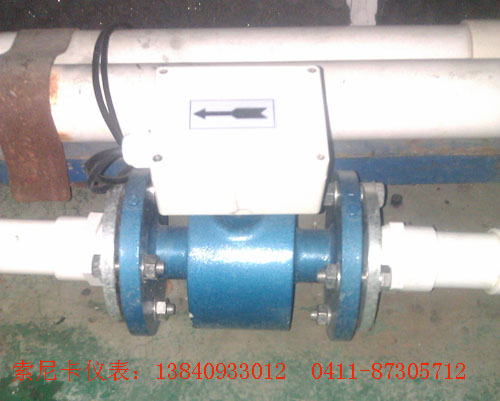

下圖：現場的分體式電磁流量計PVC管安裝，生產時已經安裝了三電極，免去接地環：

分體型電磁流量計：電磁流量計在結構上可分為分體型和一體型兩種，分體型電磁流量計的傳感器與轉換器為各自獨立結構，傳感器裝在管道上，轉換器可安裝在離傳感器200m以?xún)鹊膱?chǎng)所；一體型電磁流量計是以傳感器為結構主體將轉換器安裝在傳感器上成為一體。電磁流量計的轉換器接通24VDC或220V50Hz電源后，通過勵磁電纜向傳感器提供低頻三態恒定的勵磁電流，當導電流體(被測介質)流經傳感器時，傳感器產生的流量信號

電磁流量計脈沖輸出方式：脈沖輸出方式主要用于計量方式。應用時應選擇適當的脈沖當量和脈沖寬度。大連索尼卡儀表有限公司生產的轉換器采用與計量部門及其它流量?jì)x表習慣一致的定義，即每單位體積（或質量）代表的脈沖數。一定流量下，選擇高的脈沖當量，相同時間內輸出的脈沖數多，計量精度高。但是在短時間內，容易將計數器記滿造成溢出。選擇低的脈沖當量時，輸出的脈沖數少，相同計數器位數的計數時間長，相應的頻率低。由于此

 電磁流量計正常工作條件：環境溫度：一體型 –10～+ 60℃；相對濕度：5%～90%；供電電源：?jiǎn)蜗嘟涣麟?85～250V，45～63Hz；耗散功率：小于20W（連接傳感器配后）。  >>以上：電磁流量計正常工作條件由大連索尼卡儀表有限公司技術部提供，購買請咨詢：0411-87305712   0411-8735

電磁流量計的選用與安裝：    大連索尼卡儀表有限公司技術部認為：合理選用與正確安裝電磁流量計，對保證測量準確度、延長儀表的使用壽命都是很重要的．  下面就電磁流量計的選用原則，安裝條件與使用注意事項做簡單介紹．    (一)電磁流量計的選用原則    電磁流量計的選用，主要是變送器的正確選用，而轉
